3D-Messung

Aktuell stehen zur Verfügung.

1. Der „FARO-EDGE“ mit einer Wiederholgenauigkeit von 0,064 mm bei einem sphärischen Messvolumen von 3700 mm.

Anwendungen mit FARO-EDGE,
bei Ihnen vor Ort oder auch in unserem Messraum:

  • Prüfung von Form- und Lagetoleranzen
  • Erstmuster- und Serienteilvermessung,
  • Geometrievermessungen,
  • Messen von Freiformflächen,
  • Bauteilkontrolle gegen Zeichnungsdaten oder CAD-Daten
  • Erzeugen von Punktewolken und Polygonnetzen. (ScanArm)
  • Ausgabe der Daten zur weiteren Bearbeitung in CAD-Systemen

2. Der „FARO-VANTAGE Lasertracker“ für großvolumige und präzise Messungen großer Objekte.
Anwendungsbereiche für Trackermessungen sind:

  • Einrichtung und Kontrolle von Fertigungs- und Produktionsanlagen (z.B. zum Hallenkoordinatensystem / Base-Vermessung)
  • Überprüfen von großen Bauteilen (Dimension, Geometrie, Ausrichtung)
  • Geometriekontrolle gegenüber CAD Modellen.
  • Einrichten von Roboterzellen
  • Erstellen von Messkonzepten für den Anlagen- und Maschinenbau



3. Die Kombination als FARO TrackArm

Messen egal was, wo oder wie groß

Der FARO TrackArm ist eins der vielseitigsten, tragbaren Messysteme. Hier wird die große Reichweite und hohe Genauigkeit des FARO LaserTrackers mit der Flexibilität und Zuverlässigkeit des FARO Arms kombiniert.

Durch diese einfache Kombination der beiden Messsysteme erweitert sich die Einsatzreichweite des FaroArms, der schnell innerhalb der Messreichweite des LaserTrackers beliebig neu positioniert werden kann; dabei verbleibt er stets im selben Koordinatensysstem.

Hier können die Messysteme sowohl unabhängig voneinander als auch in Kombination genutzt werden.

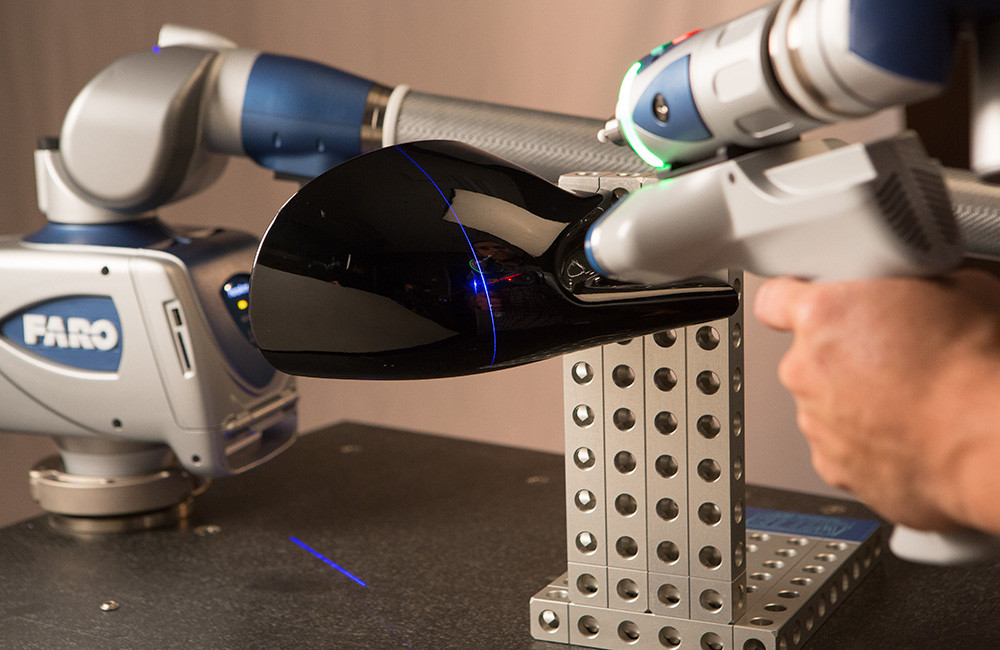

4. Die Kombination als ScanArm

Hinzu kommt die Möglichkeit unseren FARO-EDGE als ScanArm einzusetzen. Er kombiniert die Flexibilität des FaroArm mit den Vorteilen eines 3D-Hand-Laserscanners (Laser Line Probe) und ermöglicht präzise taktile und kontaktlose Messungen. Im Gegensatz zu anderen Scan-Systemen können mit dem taktilen Messtaster des ScanArms und der Laser Line Probe Messungen in einem Arbeitsgang vorgenommen werden, ohne das Komponenten ergänzt oder getauscht werden müssen.

Hand-Laserscanner bieten eine schnelle und effiziente Möglichkeit, komplexe Bauteile und Oberflächen zu prüfen oder zu digitalisieren. Selbst weiche und deformierbare oder sehr komplexe Bauteile können sehr einfach überprüft werden – ohne sie dafür berühren zu müssen.

Der FARO ScanArm ist das ideale Instrument für Inspektionen, Erfassung von Freiformflächen, Abgleich gegen CAD-Daten, Rapid Prototyping, Reverse Engineering und 3D-Modellierung.

ScanArmGenauigkeit: ±25 μm (±0,001 in)
Scanrate bis zu 560.000 Punkte pro Sekunde

5. Leistungsfähige Software

Als Messsoftware setzten wir CAM2 2018 von FARO ein. Die All-in-One 3D Messsoftware.

CAM2 ist die Software, die eine maximale Integration der Funktionen unserer FARO-Systeme sicherstellt. CAD-Dateien unterschiedlicher Plattformen können hier eingelesen und zur Kontrolle von Messobjekten verwendet werden.
